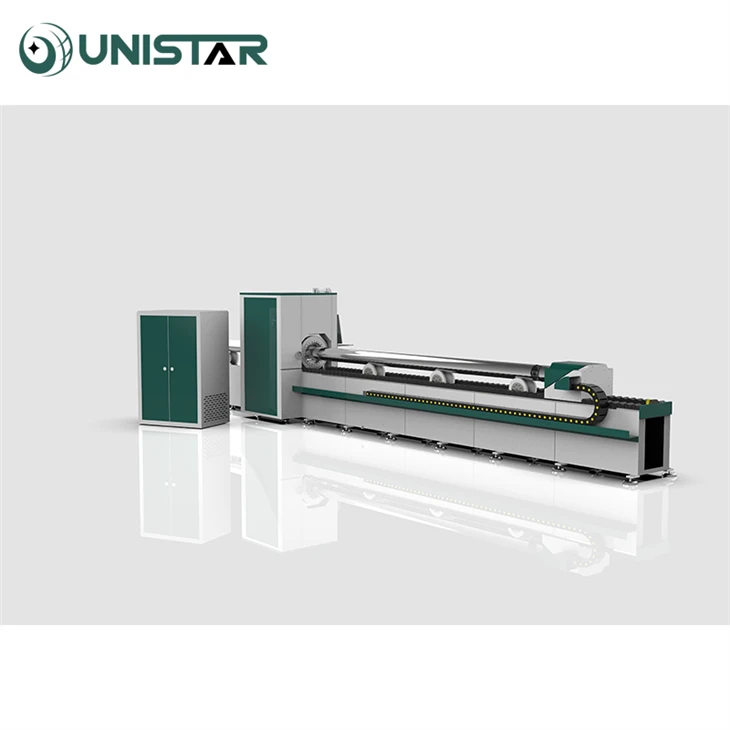

Mesin Pemotong Pipa Laser Fiber

Mesin Pemotong Pipa Laser Fiber

Prinsip kerja mesin pemotong pipa laser mirip dengan mesin pemotong pelat laser, yaitu menggunakan sinar berdensitas tinggi untuk pemrosesan termal lokal material guna mencapai tujuan pemotongan dan pelubangan. Mesin pemotong tabung laser profesional, dapat menggantikan pengeboran mekanis, penggilingan, penggergajian, stamping atau membersihkan mulut wol dan proses pemrosesan lainnya, peralatan dapat menyelesaikan pengosongan pipa logam, pelubangan, pemotongan mitra dan proses lainnya, banyak digunakan dalam pemrosesan lembaran logam, peralatan dapur, lampu, mobil, perangkat keras, peralatan kebugaran dan industri lainnya

Industri yang BerlakuMesin

Industri Otomotif

Mesin pemotong pipa laser banyak digunakan dalam industri otomotif untuk memotong pipa dengan berbagai bentuk dan ukuran. Mesin tersebut digunakan untuk memotong pipa knalpot, pipa AC, saluran rem, dan lainnya. Keakuratan dan kecepatan mesin pemotong pipa laser memungkinkan industri otomotif memproduksi pipa untuk produknya dengan cepat dan efisien.

Industri Dirgantara

Dalam industri dirgantara, presisi dan akurasi merupakan faktor krusial. Mesin pemotong pipa laser banyak digunakan untuk memotong pipa pada mesin pesawat terbang, sistem hidrolik, dan sistem bahan bakar. Mesin ini dapat memotong desain pipa yang sangat rumit dengan presisi dan kecepatan, menjadikannya aset berharga dalam industri dirgantara.

Industri Manufaktur

Dalam industri manufaktur umum, mesin pemotong pipa laser digunakan untuk memotong pipa dalam berbagai aplikasi. Mesin tersebut digunakan untuk memotong pipa untuk furnitur, peralatan konstruksi, dan lainnya. Kecepatan dan keakuratan mesin membantu produsen memproduksi pipa dengan cepat dan efisien, sehingga mengurangi waktu dan biaya produksi.

Industri Minyak dan Gas Bumi

Industri minyak dan gas bumi merupakan industri yang berbasis pada pengangkutan hasil minyak dan gas bumi melalui pipa. Mesin pemotong pipa laser banyak digunakan untuk memotong pipa di industri ini. Mesin tersebut dapat memotong pipa dari berbagai bahan, termasuk baja, aluminium, dan baja tahan karat, dengan presisi dan kecepatan.

Industri Medis

Industri medis juga memanfaatkan mesin pemotong pipa laser untuk pembuatan instrumen bedah dan peralatan medis. Mesin tersebut dapat memotong pipa berukuran kecil dengan presisi sehingga memungkinkan menghasilkan desain yang rumit pada pipa.

Bahan yang Berlaku DariMesin
Secara ahli menangani berbagai bahan termasuk logam, baja karbon, baja tahan karat, besi, aluminium, kuningan, tembaga, baja ringan, dan tabung baja galvanis, menawarkan keserbagunaan yang tak tertandingi.

● Pemotongan Presisi. Presisi pemotongan tinggi, ukuran akurat, bidang pemotongan halus, kehilangan tabung kecil, dan material disimpan

● Ukuran dapat disesuaikan. Untuk beradaptasi dengan persyaratan pemotongan yang berbeda; Panjang proses mesin pemotong laser tabung logam bisa 6000mm* φ10~220mm( Tabung persegi:10*10-150*150mm) Panjang tabung standar adalah 6m, dan 9m, 12m, panjang dapat disesuaikan, diameter tabung memiliki 160mm, 230mm, 300mm, 350mm, 500mm. Yang dapat memenuhi ukuran pipa yang berbeda.

● Keserbagunaan – Mesin pemotong tabung laser dapat digunakan untuk memotong berbagai macam bahan, termasuk logam seperti baja, aluminium, tembaga, kuningan, dan sebagainya. Fleksibilitas ini memungkinkan produsen memproduksi serangkaian produk dengan satu teknologi.

● Lebih Aman – Pemotongan tabung laser adalah proses non-kontak, artinya tidak ada tekanan fisik atau interaksi antara alat pemotong dan bahan yang dipotong. Hal ini menghilangkan risiko kerusakan material atau cedera pada operator. Selain itu, pemotong tabung laser sering kali memiliki area pemotongan tertutup, sehingga semakin meningkatkan keamanan.

● Penghematan biaya: Pemotong tabung laser merupakan investasi dalam meningkatkan proses produksi. Hal ini dapat menghilangkan pemotongan manual yang memakan banyak tenaga kerja, mengurangi limbah material, dan meningkatkan hasil panen, yang pada akhirnya menghasilkan penghematan biaya dalam jangka panjang.

01

Sumber laser

Dibandingkan dengan laser tradisional, laser serat memiliki efisiensi konversi fotolistrik yang lebih tinggi, konsumsi daya yang lebih rendah, dan kualitas sinar yang lebih tinggi. Laser serat kompak dan siap digunakan. Karena mode keluaran lasernya yang fleksibel, ia dapat dengan mudah diintegrasikan dengan peralatan sistem

02

Kepala laser



Desain luar biasa: Konfigurasi optik yang dioptimalkan dan desain aliran udara yang halus dan efisien secara signifikan meningkatkan kualitas dan efisiensi pemotongan;

Lensa perlindungan ganda: kolimasi meningkatkan lensa perlindungan, secara efektif melindungi lensa kolimasi;

Tempat cermin tipe laci: Penggantian lensa pelindung yang cepat dan sederhana;

Kemampuan beradaptasi tinggi: Dengan QBH dan QD serta antarmuka serat lainnya, dapat disesuaikan dengan berbagai laser arus utama.



03

Panduan kereta api

Panduan kereta Hiwin impor Taiwan

Akurasi pemosisian yang tinggi, keausan yang lebih sedikit dapat menjaga akurasi untuk waktu yang lama

Dapat menahan beban ke arah kiri dan kanan secara bersamaan, perakitan mudah dan dapat dipertukarkan, struktur pelumasan sederhana



04

Motor dan Sopir

1. Tingkatkan ke presisi dengan motor servo Yaskawa Jepang. Memanfaatkan metode kontrol loop tertutup, ini menjamin pemosisian yang akurat dan akselerasi respons dinamis yang optimal, memastikan mekanisme pemosisian otomatis yang mulus, andal, dan bebas perawatan.
2. Penggerak motor berdaya tinggi pada sumbu X, Y, Z, mencapai akselerasi yang mengesankan hingga 1,5G.

08

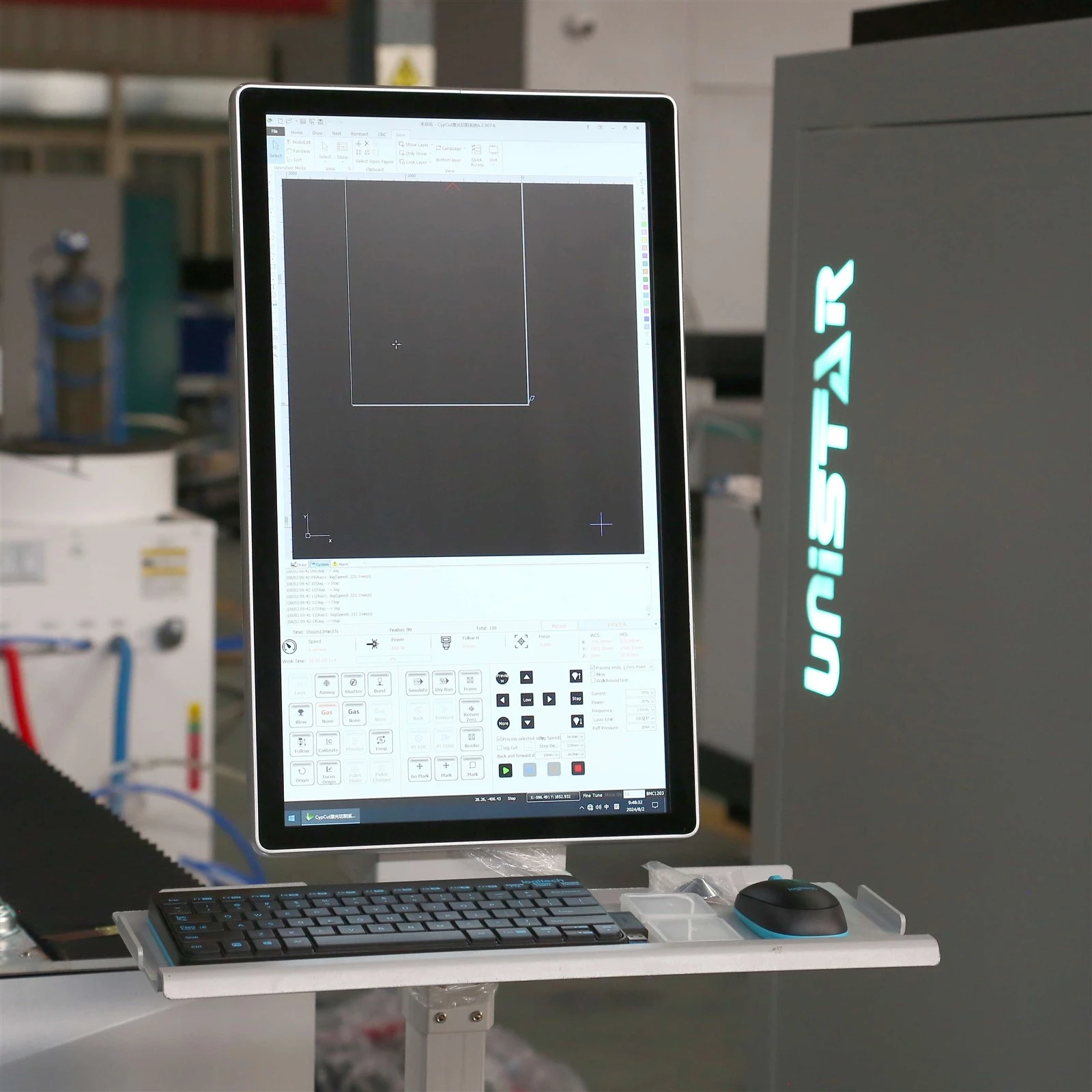

Sistem Kontrol

Sistem kontrol Cypcut FSCUT 3000S

1) Mendukung pemotongan tabung persegi, tabung bulat, tabung memanjang berbentuk landasan dan oval dengan presisi tinggi dan efisiensi tinggi.

2) Mendukung baja L, baja saluran, baja I dan pencarian baja khusus lainnya, meningkatkan akurasi pemotongan baja khusus

3) Pemusatan satu sisi dapat secara efektif memecahkan masalah ketepatan posisi lubang dan meningkatkan ketepatan jarak ke tepi posisi lubang

4) Mendukung berbagai pemotongan baja berbentuk khusus. Seperti baja I, baja saluran, baja sudut, pipa oval, pipa pinggang, pipa poligon, dll., dan untuk pipa berbentuk khusus ini juga dapat ditempatkan secara otomatis

06

Chuck Pneumatik





1. Chuck pneumatik ganda otomatis, stabil dan efisien. Klip terbuka satu kunci, pemusatan otomatis, kecepatan 3 kali lipat dari chuck listrik

2. Chuck depan dan belakang memiliki roda gigi, dan torsi keluaran transmisi gigi lurus 2M memiliki rentang fluktuasi kecil dan presisi tinggi.

3. Gripper chuck pneumatik depan dirancang dengan lubang persegi, yang sangat meningkatkan spesifikasi gripper pipa persegi dan memiliki jangkauan aplikasi yang lebih luas.







07

Penularan



Rak heliks YYC : Akumulasi kesalahan presisi tingkat penggilingan adalah 0.022mm/300mm

Rak heliks memiliki keunggulan permukaan kontak yang besar, kebisingan yang kecil, celah yang kecil dan daya dukung yang kuat dibandingkan dengan rak lurus

08

Suku Cadang Listrik Schneider



Mematuhi proses manufaktur yang ketat dan jaminan kualitas yang konsisten, memiliki batasan arus yang baik, sangat mengurangi dampak kegagalan pada sistem dan peralatan, serta meningkatkan keselamatan dan masa pakai listrik.



09

pendingin air



Sistem pendingin profesional, suhu air melebihi suhu yang ditentukan unit pendingin secara otomatis saat pendinginan, unit pendingin secara otomatis berhenti ketika suhu air di bawah suhu pendinginan yang ditentukan.

10

Kabel

Desain baru ini mengatur saluran sinyal, kabel listrik, dan pipa udara berdasarkan spesifikasi, meningkatkan kelurusan kabel dan mencegah terpuntir dan terseret selama pemrosesan. Ini juga meningkatkan perlindungan terhadap gangguan sinyal.

11

Sistem meminyaki

Sistem pengisian oli otomatis secara otomatis mengisi kembali pelumasan oli untuk memastikan peralatan mencapai kondisi optimal dalam keadaan normal, sehingga memperpanjang masa pakai peralatan. Selain itu, sistem juga dapat memelihara peralatan pada waktu yang tepat untuk menjaga peralatan dalam kondisi pengoperasian yang baik, sehingga memperpanjang umur peralatan.



1) Waktu pengiriman: 20 hari kerja.

2) Nikmati jaminan menyeluruh selama 2-tahun untuk seluruh alat berat, dengan perawatan seumur hidup yang diberikan tanpa biaya tambahan.

3) Dapatkan manfaat dari pelatihan langsung gratis di pabrik kami, memastikan Anda mendapatkan penguasaan penuh atas pengoperasian mesin.

4) Akses dukungan pelanggan 24/7 melalui Whatsapp, Skype, Email, atau telepon, memastikan bantuan selalu hanya dengan satu panggilan saja.

5) Insinyur terampil kami tersedia untuk pelatihan di luar negeri dan layanan purna jual yang komprehensif, menawarkan bantuan ahli di mana pun Anda berada.

6) Dapatkan panduan bahasa Inggris yang mudah digunakan bersama dengan video pengoperasian dalam CD, yang memandu Anda di setiap langkah.

7)Jika Anda memiliki masalah dengan mesin dalam waktu 7 hari setelah menerimanya, seperti kerusakan atau masalah kualitas, kami akan mengembalikan uang

jumlah penuh.

UNISTAR Machinery Sebagai pelopor dalam bidang solusi laser industri berteknologi tinggi, UNISTAR Machinery berdiri di garis depan, berkomitmen untuk memberikan solusi peralatan laser cerdas terbaik yang memberdayakan klien global kami di berbagai sektor untuk meningkatkan efisiensi dan daya saing mereka. Dengan kehadiran lebih dari 15,000 sistem pemotongan laser di seluruh dunia dan jangkauan global yang berkembang secara eksponensial, Knoppo Automation bangga akan kemampuannya yang tak tertandingi dalam melayani klien internasional, memastikan kualitas unggul dan respons cepat di lebih dari 1{ {7}}0 negara. Dedikasi kami yang tak tergoyahkan terhadap inovasi dan peningkatan serta kemajuan teknologi yang tiada henti dirancang untuk meningkatkan efisiensi dan fleksibilitas, memangkas biaya, dan mendorong kelestarian lingkungan dan keramahan lingkungan secara maksimal, sehingga memberikan manfaat bagi kita semua. Kami berusaha keras untuk menawarkan teknologi penting dan solusi integrasi khusus untuk Industri 4.0 dan pabrik pintar, sehingga memungkinkan dunia usaha untuk sepenuhnya memanfaatkan peluang melimpah yang disajikan oleh era digital.

Jajaran produk kami yang luas mencakup sistem pemotongan lembaran datar inovatif yang tersedia dalam beragam desain dan dimensi, serta sistem pemotongan tabung laser mutakhir, mesin pemotongan dan pengukiran laser CO2 yang canggih, mesin penandaan laser presisi, dan banyak lagi. Tim R&D kami yang berdedikasi dan sangat mahir berkolaborasi secara lancar dengan departemen teknis purna jual sistematis kami yang terlatih dan dilengkapi dengan baik, memastikan pengalaman layanan yang luar biasa dan berpusat pada pelanggan.

Q1: Berapa panjang Tabung Logam yang dapat saya Proses?

A1: Umumnya, Panjang Pipa Baja yang dapat kami lakukan adalah 6m/9m/12m, diameter pipa memiliki 160mm,230mm,350mm,450mm,500mm, 850mm seterusnya, Kami akan melengkapi panjang putar sesuai permintaan pelanggan.

Q2: Jenis Pelatihan dan Layanan Purna Jual apa yang Anda tawarkan

A2: Kami Mendukung pelatihan dan panduan online Insinyur, dan juga saat pengiriman kami akan mengirimkan video pelatihan, instruksi manual pengguna bersama dengan mesin. 90% pelanggan dapat mempelajarinya dengan baik. kami dapat mengirim pelatihan insinyur ke luar negeri jika pelanggan membutuhkan.

Q3: Apa yang Harus Anda Perhatikan Saat Memotong?

A3: Sebelum memulai proses pemesinan, penting untuk memverifikasi bahwa prosedur pemilihan sudah benar, parameter proses telah diberi nama dengan benar, gas tambahan eksternal tersedia, dan posisi pelat sudah akurat.

Untuk mencegah deformasi lembaran selama pemesinan, yang dapat mengakibatkan benturan, sangat penting untuk menghindari gangguan apa pun. Saat mesin sedang beroperasi, operator harus tetap penuh perhatian dan tidak meninggalkan mesin, memastikan keselamatan pribadinya setiap saat.

Q4: Mengapa melakukan kalibrasi ulang saat mengganti bahan pemotongan yang berbeda dan jenis nozel yang berbeda? Apa yang harus Anda lakukan jika kalibrasi otomatis tidak berhasil?

A4: Ketinggian dipantau menggunakan sensor kapasitif, yang dipengaruhi oleh material, luas permukaan yang bersentuhan, dan jarak antara sensor dan material.

Q5. layanan apa yang bisa kami berikan?
A5.Ketentuan Pengiriman yang Diterima: FOB,CFR,CIF,EXW,FAS,CIP,FCA,CPT,DEQ,DDP,DDU, Pengiriman Ekspres,DAF,DES;
Mata Uang Pembayaran yang Diterima: USD,EUR,JPY,CAD,AUD,HKD,GBP,CNY,CHF;
Jenis Pembayaran yang Diterima: T/T,L/C,D/PD/A,MoneyGram, Kartu Kredit, PayPal, Western Union, Uang Tunai, Escrow;
Bahasa yang Digunakan: Inggris, Cina, Spanyol, Portugis, Jerman, Prancis, Rusia, Korea

Q6.Bisakah Anda memberi tahu saya berapa potongan minimum yang belum diproses (dalam mm) di ujung tabung potong yang dapat dicapai pada mesin (220OD dan 360OD)?
A6.Untuk chuck 220mm, tailingnya adalah 120-150mm, untuk chuck 360mm, tailingnya sekitar 300mm.
namun kami mempunyai beberapa solusi agar tetap tidak ada tailing.
